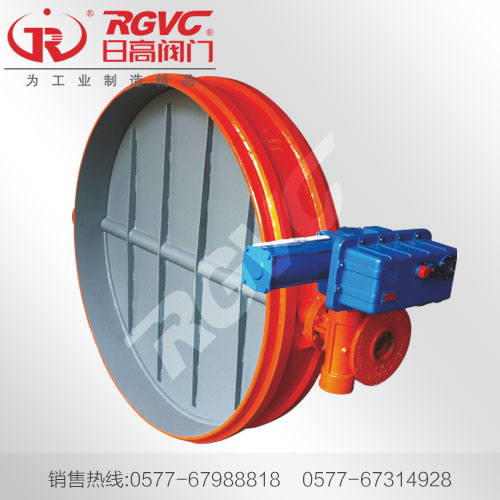

高溫調節蝶閥作為高溫蝶閥的一種類型，它是為解決因高溫中材料膨脹，而產生的卡阻的問題，密封間隙通常留得較大，從而導致泄漏率較大的問題，華林公司開發了高溫?fù)醢迨降y，它采用平面檔板（閥板）落于閥體凸臺（一體化）之上的工藝，形成圓線密封面，達到很好的密封效果，泄漏率僅為10-3~10-4。同時在密封面上堆焊的耐磨合金使閥具有了較好的密封可靠性，使用壽命也得以延長。
典型高溫調節閥
（1）普通高溫合金蝶閥
普通蝶閥是結構簡單、同口徑重量最輕的蝶閥，并且易于鍛造成型，可節約大量貴重的耐高溫合金。普通型高溫合金蝶閥只可用于泄漏要求不高的場合，應用中還應注意閥體與閥板之間應留有足夠的間隙，避免高溫條件下因材料熱膨脹造成的卡阻。同時，應采用適當?shù)亩ㄎ淮胧?以保證閥板的有效定位，避免閥板下垂、偏移，造成單邊卡死或咬死。
（2）高溫合金擋板蝶閥
擋板蝶閥是針對調節閥在高溫條件下易出現的主要問題而研發的新型高溫調節閥，具有結構簡單，易于鍛造成型，密封性好，不易卡阻等優點，還可大量節約貴重的耐高溫合金。其密封方式為平面檔板（閥板）落于閥體凸臺（一體化）之上，形成圓線密封面，從而達到很好的密封效果。該產品閥體與閥板間不存在間隙配合問題，如果同時使用華林“日”字型定位系統則可以更有效的保證閥板位置，減輕執行機構負荷，避免出現單邊卡阻或咬死現象。
（3）高溫導熱油專用球閥
采用彈性層壓特種復合石墨閥座與柔性石墨填料的高溫導熱油專用球閥，可有效地解決導熱油工藝要求切斷好、調節好，填料受導熱油影響�。ǔＲ�(guī)伸長型閥蓋與散熱片沒有意義）、密封好的要求，是性能優異的中高溫切斷型調節閥，可應用于500℃以下場合。
（4）耐高溫非金屬內夾層超高溫蝶閥
采用耐超高溫合金材料為結構體，耐高溫非金屬材料為內襯，做到閥體內外有別，從而保證了閥體的強度。中空或耐超高溫合金材料閥板配以循環或冷卻手段可保證閥板在1200℃左右良好工作，同時采用華林專利技術的“日”字型定位系統更能有效地保證閥板的定位，減輕執行機構負荷，避免卡阻、咬死和對內襯非金屬材料的破壞。
高溫調節蝶閥性能規范
公稱通徑 150~3000
公稱壓力 0.1-0.6MPa
適用溫度 t≤550℃~1200℃
驅動方式 手動、電動、氣動
適用介質 空氣、煙氣及其它高溫氣體
泄漏率 普通型≤3%低泄漏型≤1.5%
適用范圍 鋼廠、石化、冶煉廠、熱空氣、高溫?zé)煔獾恼{(diào)節
適用介質 空氣、煙氣、煤氣
高溫調節蝶閥執行標準:
設計標準 GB／T12238-1989 JBIT8692-1998
法蘭連接尺寸 GB／T91151-2000
結構長度 GB／T12221-1989
壓力試驗 GB／T1 392792 JB／T9092-1999
高溫調節蝶閥技術參數
公稱通徑DN（mm） 50-2000
公稱壓力PN（MPa）0.05 0.25 0.6
試驗壓力Ps（MPa）
強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5％泄漏量
適用介質 煤氣、含塵氣體、煙道氣、熱空氣、高溫?zé)煔獾取?/span>
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
高溫調節蝶閥選用材料及適用溫度
| 材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
高溫合金鋼 |
| 代號 |
WCB |
LCB |
WC6或or WC9 |
C5或or C12 |
鉻Cr-18型、304、316 |
0Cr25Ni20 |
| 耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
1200℃ |
| 耐最低溫底 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-180℃ |
| 適用工作溫度 |
≤ 425℃ |
≤ 345℃ |
≤ 595℃ |
≤ 650℃ |
≤ 600℃ |
≤ 1200℃ |
